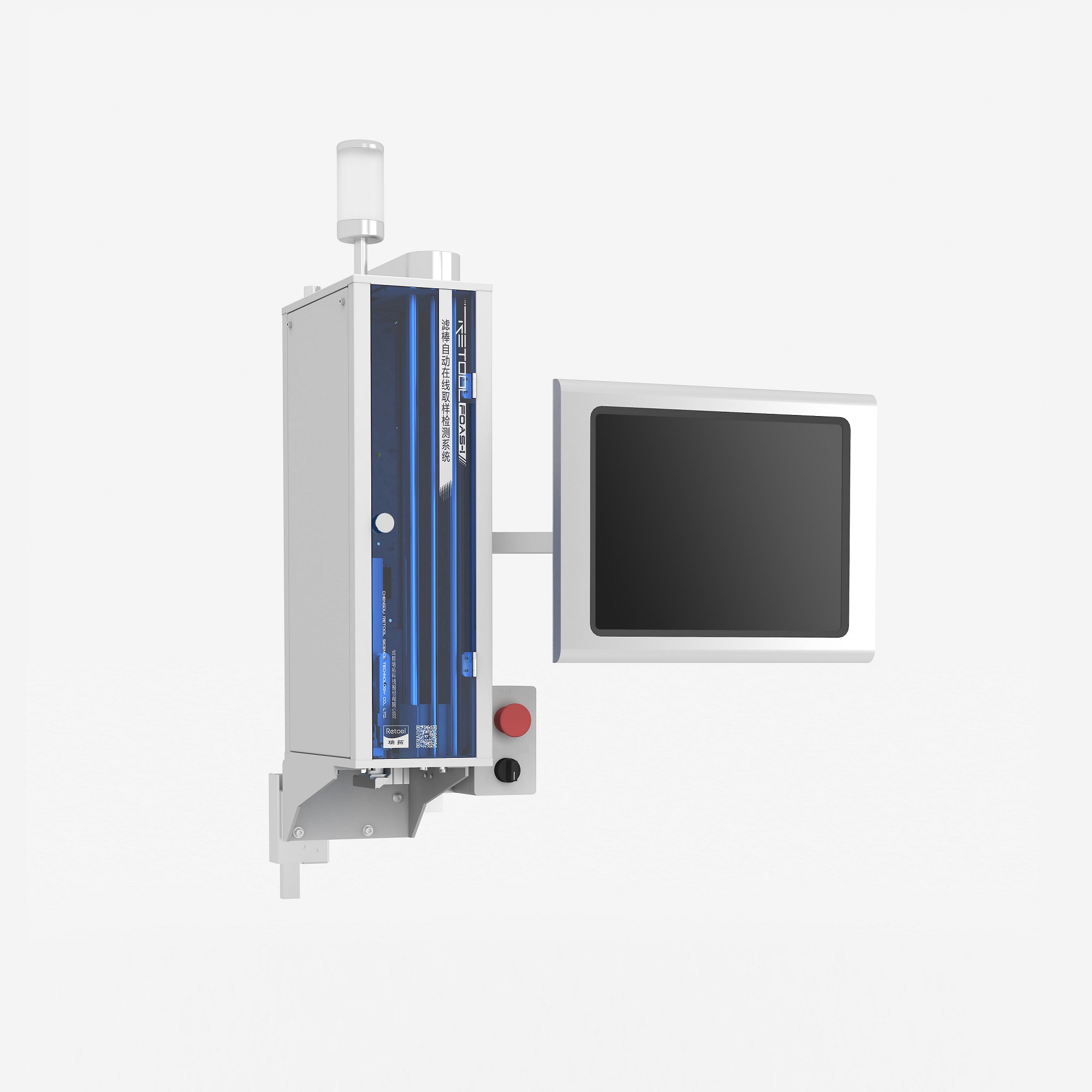

濾棒在線自動取樣檢測系統是為濾棒成型機配套的自動取樣及產品質量檢測系統。本系統以全自動的方式將樣品從生產線取出、輸送、接收、檢測，并將樣品的物理指標質量信息實時傳遞給機臺，便于及時調整生產工藝，指導生產過程，保證產品質量。
取樣方式有抓取式取樣和嵌入式取樣兩種，根據機臺情況選擇。
抓取式取樣是將取樣裝置安裝在過橋上方，采用負壓吸附的方式進行取樣；裝置小巧，造型美觀，對過橋占用寬度小，無需改造機臺，可靈活移植，取樣臂在柔性工作方式下，無損取樣，不干擾樣品生產線
嵌入式取樣是將取樣裝置安裝在成型機樣品輸送帶底部，采用順流式開合的方式進行取樣，裝置小巧，造型美觀，獨立逆流彎設計，無損取樣，不干擾樣品生產線
取樣裝置通過閥島控制系統將濾棒輸送到檢測設備（綜合測試臺）的樣品接收端，接收端采用反向緩沖氣流系統對濾棒進行接收，避免樣品端面的損壞和變形
采用可編程邏輯控制器（PLC）組成控制系統，保證機械動作準確性、實時性、可靠性
取樣模式可靈活配置
可選配獨立的過程監控及實時測量結果顯示系統
取樣頻率可自設定
成型機臺運行監視模塊，是取樣系統與成型機臺運行同步
